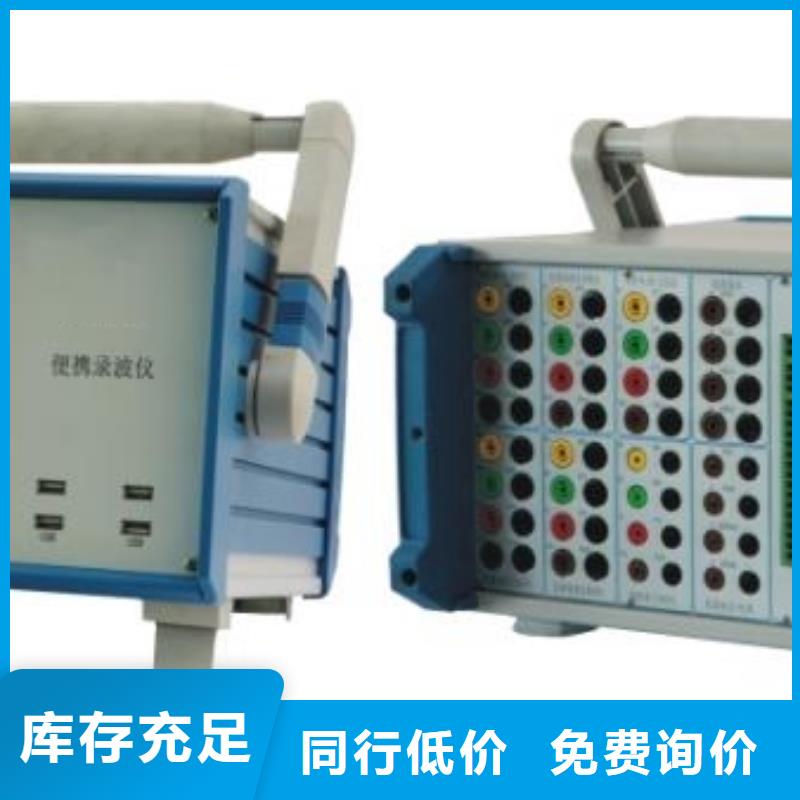

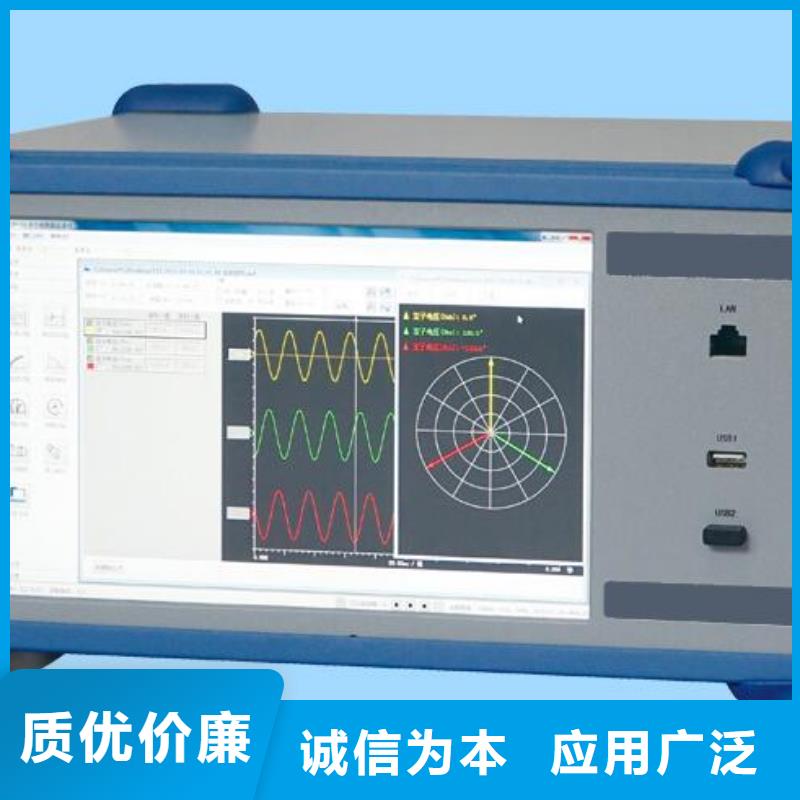

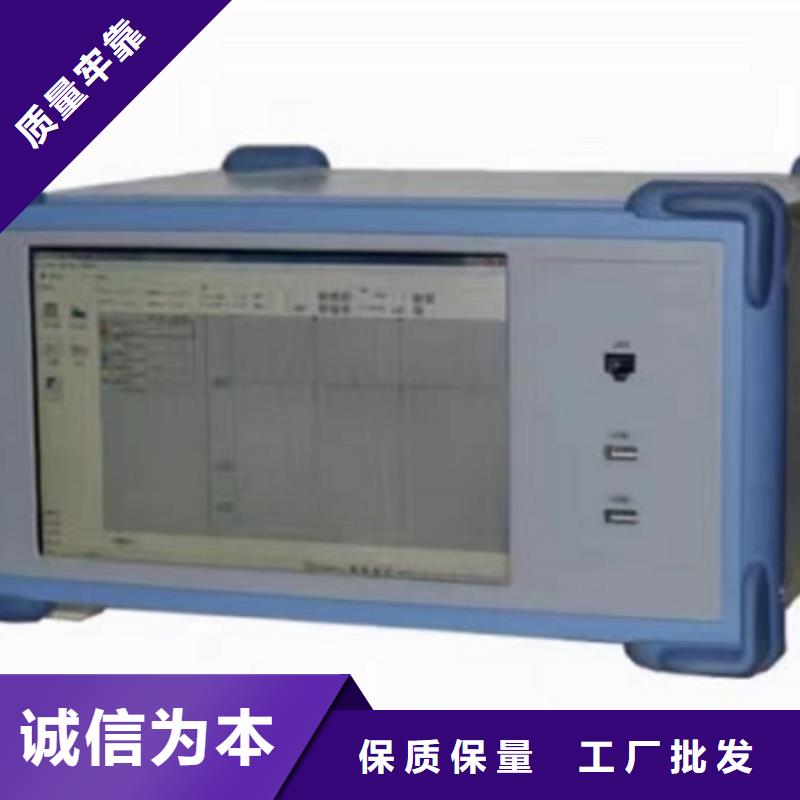

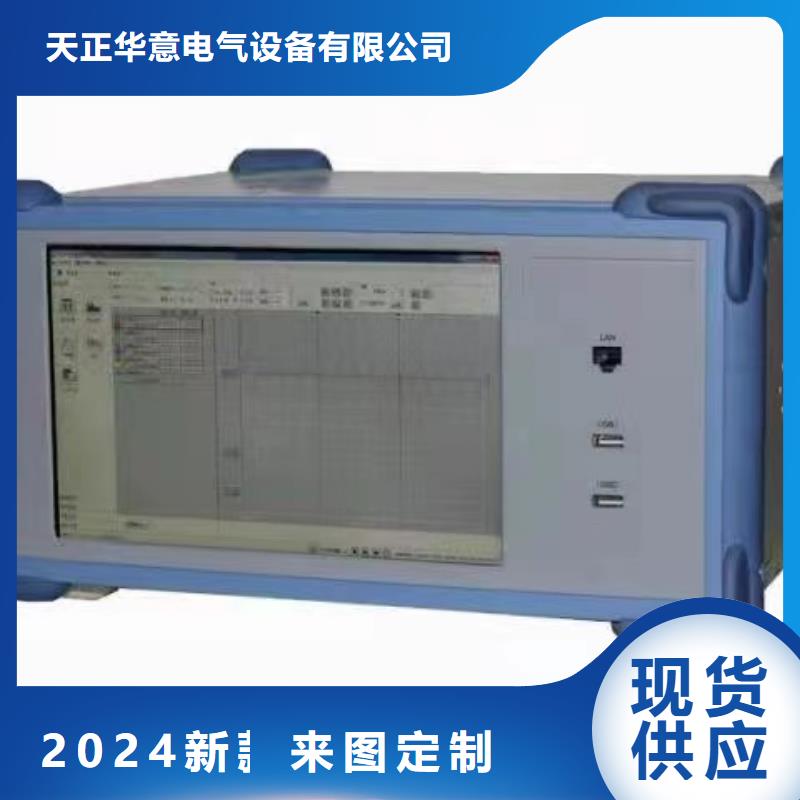

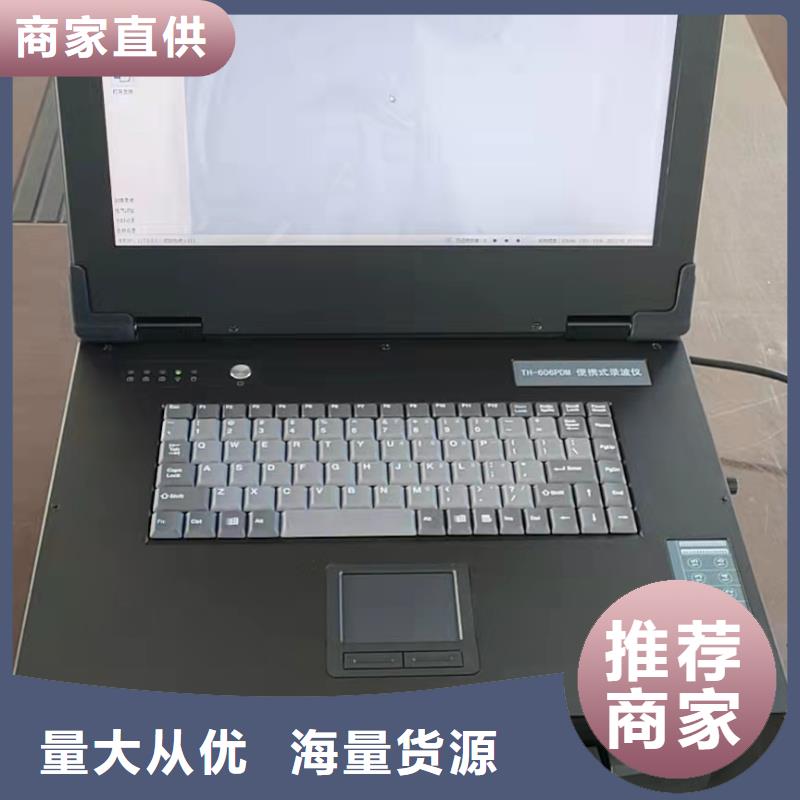

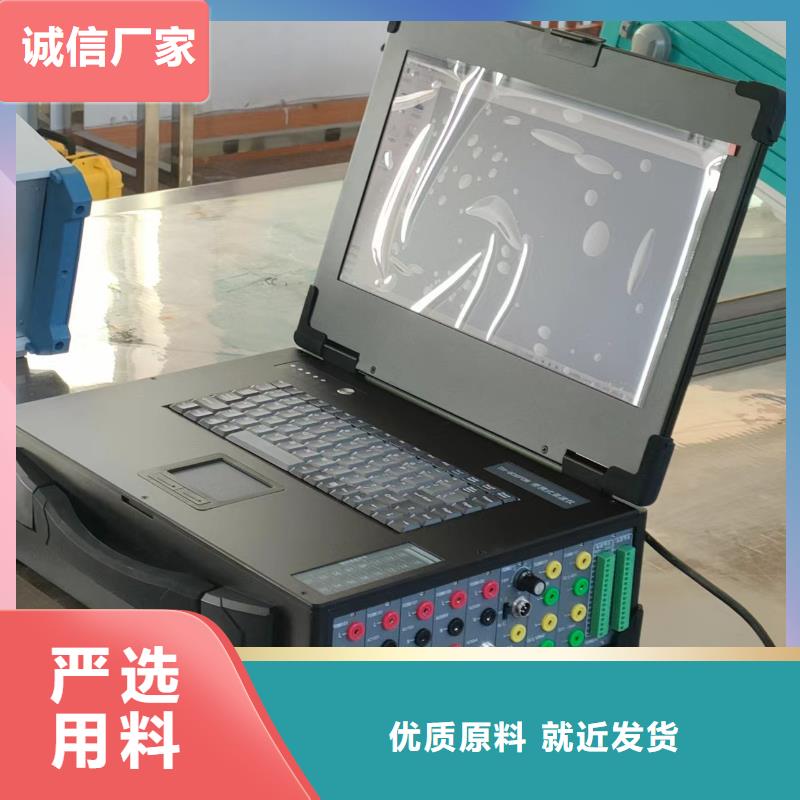

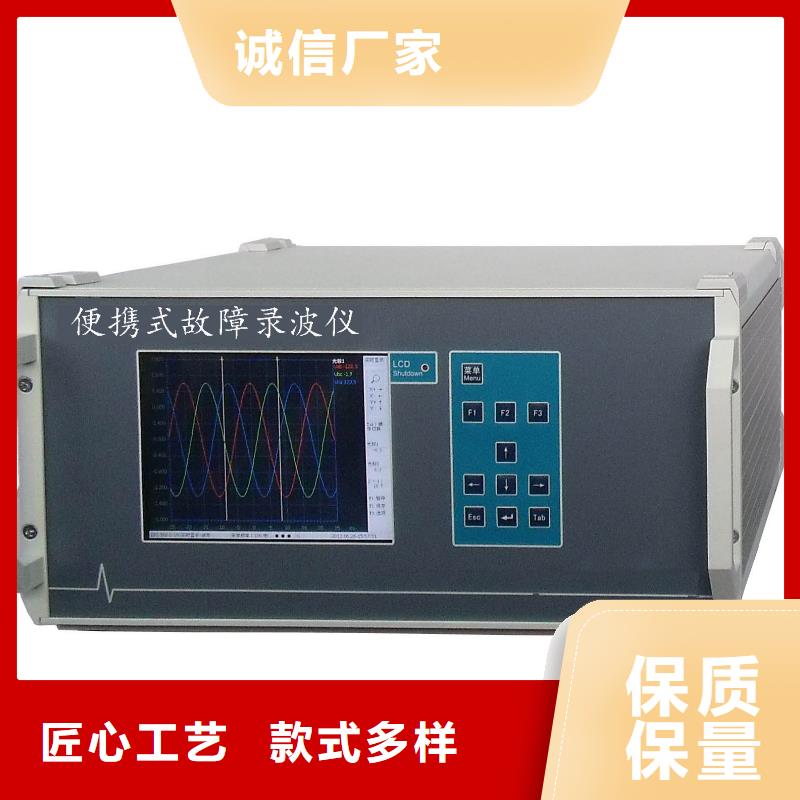

福建福州录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

福建福州录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。
